Задание 19. Показания измерительных приборов

76 заданий открытого банка ФИПИ: впишите ответ, при затруднении — подсказка; после ответа — разбор по шагам.

0
Решено
0
Правильно
0%
Точность

Задания открытого банка ФИПИ «Задание 19. Показания измерительных приборов» (физика). Ответ вписывается так же, как в бланк ЕГЭ: цифры — подряд, без пробелов и запятых, слово или сочетание слов — как требует задание (регистр и «ё» не важны).

Неофициальная копия. Условия заданий — из открытого банка заданий ФИПИ (fipi.ru); номер у каждого задания открывает его в банке ФИПИ. Ответы, подсказки, разборы и рисунки подготовлены reknow.ru. Нашли ошибку — нажмите «Сообщить об ошибке» у задания.

Серия: 0

О теме

Задание 19 ЕГЭ по физике. Определение показаний прибора и погрешности измерения. На странице — 76 заданий открытого банка ФИПИ: ответ проверяется сразу, есть подсказка и подробный разбор.

Примеры заданий

Это несколько заданий из тренажёра, остальные — в тренажёре в начале страницы.

ФИПИ № 474F4B ↗

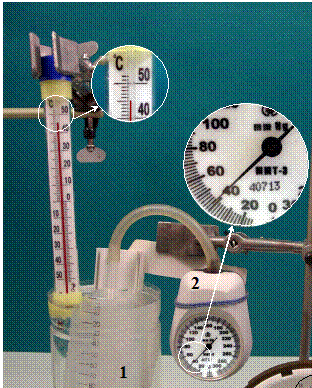

При исследовании зависимости давления в газе от температуры ученик измерял температуру в сосуде с газом с помощью термометра. Погрешность измерений температуры равна цене деления шкалы термометра. Чему равна температура газа по результатам этих измерений?



Ответ: (                  ±                  ) oC

Значение и погрешность впишите подряд, как в бланке ЕГЭ (без пробелов и знака ±).
Показать ответ
Ответ: 451
Решение.
Цена деления = (разность соседних оцифрованных отметок) / (число делений между ними). Результат: t=(tизм±Δt).
  1. Смотрим на выноску с термометром: между отметками 40 и 50 °C — 10 делений.
  2. цена деления =50−4010=1 ∘C
  3. Столбик жидкости заканчивается посередине между 40 и 50, на 5-м делении: t=45 ∘C.
  4. Погрешность равна цене деления: Δt=1 ∘C.
  5. t=(45±1) ∘C
  6. В бланк числа пишутся подряд без пробелов и скобок.
  7. Ответ: 451.
Типичная ошибка: снять показания с прибора 2 (манометра) или с левого термометра в полный рост, где шкала мелкая, — нужен термометр в выноске.
ФИПИ № 8E40BE ↗

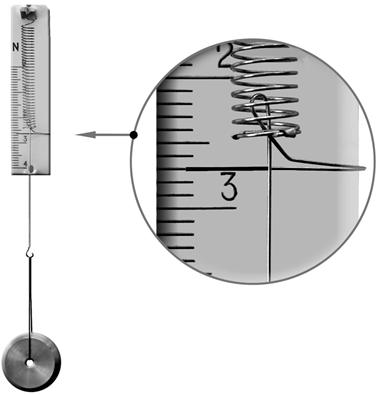

Запишите показания динамометра с учётом абсолютной погрешности измерений. Абсолютная погрешность прямого измерения равна цене деления динамометра. Шкала проградуирована в ньютонах (Н).





Ответ: (                 ±                  ) Н.

Показать ответ
Ответ: 2,70,1
Решение.
Цена деления = (разность значений двух оцифрованных штрихов) / (число делений между ними). Запись результата: (показание ± погрешность).
  1. Между штрихами 2 Н и 3 Н — 10 делений: цена деления 3−210=0,1 Н.
  2. Погрешность равна цене деления: ΔF=0,1 Н.
  3. Указатель (отогнутый конец проволоки) стоит на 7-м делении после 2 Н: F=2,7 Н.
  4. Результат: (2,7±0,1) Н; в бланк цифры пишут подряд: 2,70,1.
  5. Ответ: 2,70,1.
Отсчёт ведут по указателю, а не по нижнему краю пружины или по подписи «3».
